Mikroskop metalograficzny

Mikroskop metalograficzny – precyzyjne badania struktury metali

Mikroskop metalograficzny to zaawansowane narzędzie optyczne wykorzystywane przede wszystkim do analizy mikrostruktury metali i ich stopów. Dzięki możliwości badania powierzchni materiałów z dużą dokładnością, mikroskopy metalograficzne są nieocenione w metalurgii, kontroli jakości produkcji, badaniach materiałowych oraz diagnostyce awarii technicznych.

Co to jest mikroskop metalograficzny?

Mikroskop metalograficzny to specjalistyczny mikroskop świetlny, który zamiast światła przechodzącego przez próbkę, wykorzystuje oświetlenie odbite. Jest to kluczowa różnica w stosunku do mikroskopów biologicznych. Dzięki temu możliwe jest badanie nieprzezroczystych powierzchni metali, powłok i innych materiałów stałych. Oświetlenie odbite umożliwia zobaczenie szczegółów mikrostruktury takich jak ziarna, fazy, inkluzje oraz defekty.

Jak działa mikroskop metalograficzny?

Podstawą działania jest oświetlenie próbki światłem skierowanym pod kątem, które odbija się i jest zbierane przez obiektyw. Wysokiej jakości układy optyczne zapewniają ostrość i kontrast obrazu, a nowoczesne mikroskopy metalograficzne wykorzystują oświetlenie LED o regulowanej jasności oraz różne techniki oświetleniowe, np. oświetlenie ciemnego pola czy kontrastowe, by uwidocznić różne cechy powierzchni próbki.

Rodzaje mikroskopów metalograficznych

1. Mikroskopy metalograficzne odbiciowe

Najczęściej używany typ, który pozwala na obserwację powierzchni metali i stopów. Oświetlenie pada na powierzchnię, a odbite światło tworzy obraz mikrostruktury. Używane w laboratoriach przemysłowych i badawczych.

2. Mikroskopy metalograficzne transmisyjne

Przeznaczone do bardzo cienkich przekrojów metali, które pozwalają na badanie struktury wewnętrznej materiału. Wymagają starannego przygotowania próbek i stosowane są głównie w badaniach naukowych.

3. Mikroskopy cyfrowe metalograficzne

Wyposażone w kamery i oprogramowanie do cyfrowej analizy obrazów. Umożliwiają pomiar wielkości ziaren, ilości defektów, a także tworzenie dokumentacji i raportów. Coraz częściej zastępują tradycyjne mikroskopy optyczne.

4. Mikroskopy konfokalne

Zaawansowane urządzenia umożliwiające trójwymiarową rekonstrukcję powierzchni oraz analizę głębokościową. Coraz częściej wykorzystywane w badaniach powierzchni metalicznych z dużą precyzją.

Przygotowanie próbek do badania metalograficznego

Poprawne przygotowanie próbki jest kluczowe dla uzyskania wiarygodnych wyników. Proces ten obejmuje:

• Cięcie – pobranie fragmentu materiału odpowiedniej wielkości.
• Osadzanie – zabezpieczenie próbki w żywicy, by ułatwić jej obsługę.
• Szlifowanie i polerowanie – usunięcie zarysowań i nierówności powierzchniowych, by uzyskać gładką, równą powierzchnię.
• Trawienie chemiczne – zastosowanie odpowiedniego odczynnika, który uwidacznia mikrostrukturę poprzez różnicowanie faz i granic ziaren.

Zastosowania mikroskopów metalograficznych

Mikroskopy metalograficzne znajdują zastosowanie w wielu branżach, m.in.:

• Przemysł motoryzacyjny i lotniczy – analiza jakości materiałów konstrukcyjnych, kontrola spoin i elementów odlewanych.
• Przemysł energetyczny – badania materiałów wykorzystywanych w turbinach, reaktorach oraz urządzeniach wysokotemperaturowych.
• Kontrola jakości w produkcji – wykrywanie wad i defektów materiałowych na wczesnym etapie.
• Badania naukowe i rozwojowe – opracowywanie nowych stopów i materiałów o specjalnych właściwościach.
• Diagnostyka awarii – analiza przyczyn pęknięć, korozji i innych uszkodzeń materiałów.

Najpopularniejsze modele mikroskopów metalograficznych

• Olympus GX53 – zaawansowany mikroskop metalograficzny z możliwością cyfrowej analizy obrazu i automatycznym ustawianiem ostrości.

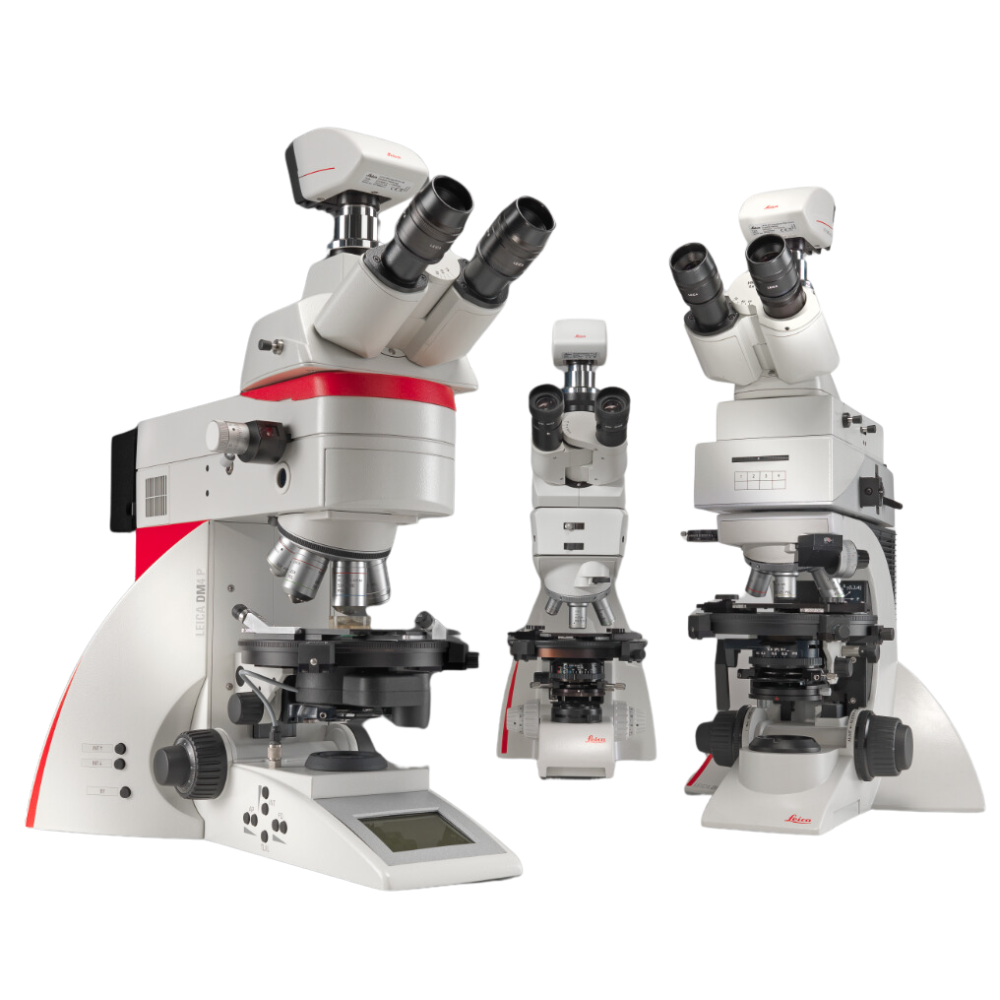

• Leica DM2700 M – mikroskop metalograficzny z oświetleniem LED i szerokim wyborem akcesoriów do badań materiałowych.
• Zeiss Axio Lab.A1 MAT – solidny, łatwy w obsłudze mikroskop do zastosowań przemysłowych i edukacyjnych.
• Keyence VHX Series – cyfrowe mikroskopy inspekcyjne o dużej rozdzielczości i możliwości tworzenia trójwymiarowych obrazów powierzchni.

Korzyści z zastosowania mikroskopów metalograficznych

• Wysoka precyzja i dokładność obrazowania mikrostruktur metali.
• Możliwość detekcji defektów i wad materiałowych.
• Umożliwienie analizy wpływu procesów technologicznych na strukturę materiału.
• Wsparcie w rozwoju nowych materiałów i stopów o unikalnych właściwościach.
• Cyfrowa dokumentacja badań i łatwa współpraca zespołowa.

FAQ – Mikroskop metalograficzny

Do czego służy mikroskop metalograficzny?

Mikroskop metalograficzny pozwala na szczegółową analizę struktury powierzchni metali i ich stopów, dzięki czemu możliwe jest ocenianie jakości materiału i wykrywanie wad produkcyjnych.

Jakie powiększenie oferują mikroskopy metalograficzne?

Standardowe powiększenia mieszczą się w zakresie od 50x do 1000x, jednak niektóre nowoczesne mikroskopy cyfrowe oferują powiększenia nawet do 2000x.

Czym różni się mikroskop metalograficzny od biologicznego?

Mikroskop metalograficzny pracuje w oświetleniu odbitym i bada powierzchnie nieprzezroczystych próbek, natomiast mikroskop biologiczny wykorzystuje światło przechodzące i jest przeznaczony do obserwacji cienkich, przezroczystych preparatów biologicznych.

Jak przygotować próbkę do badania metalograficznego?

Próbkę należy odpowiednio wypolerować, a następnie poddać trawieniu chemicznemu, aby uwidocznić mikrostrukturę materiału. Czasami stosuje się też impregnację lub inne metody przygotowawcze.

Czy mikroskop metalograficzny można łączyć z innymi technikami badawczymi?

Tak, mikroskopy metalograficzne często współpracują z analizą rentgenowską (XRF), spektroskopią oraz mikroskopią elektronową, co pozwala na kompleksową ocenę materiału.
